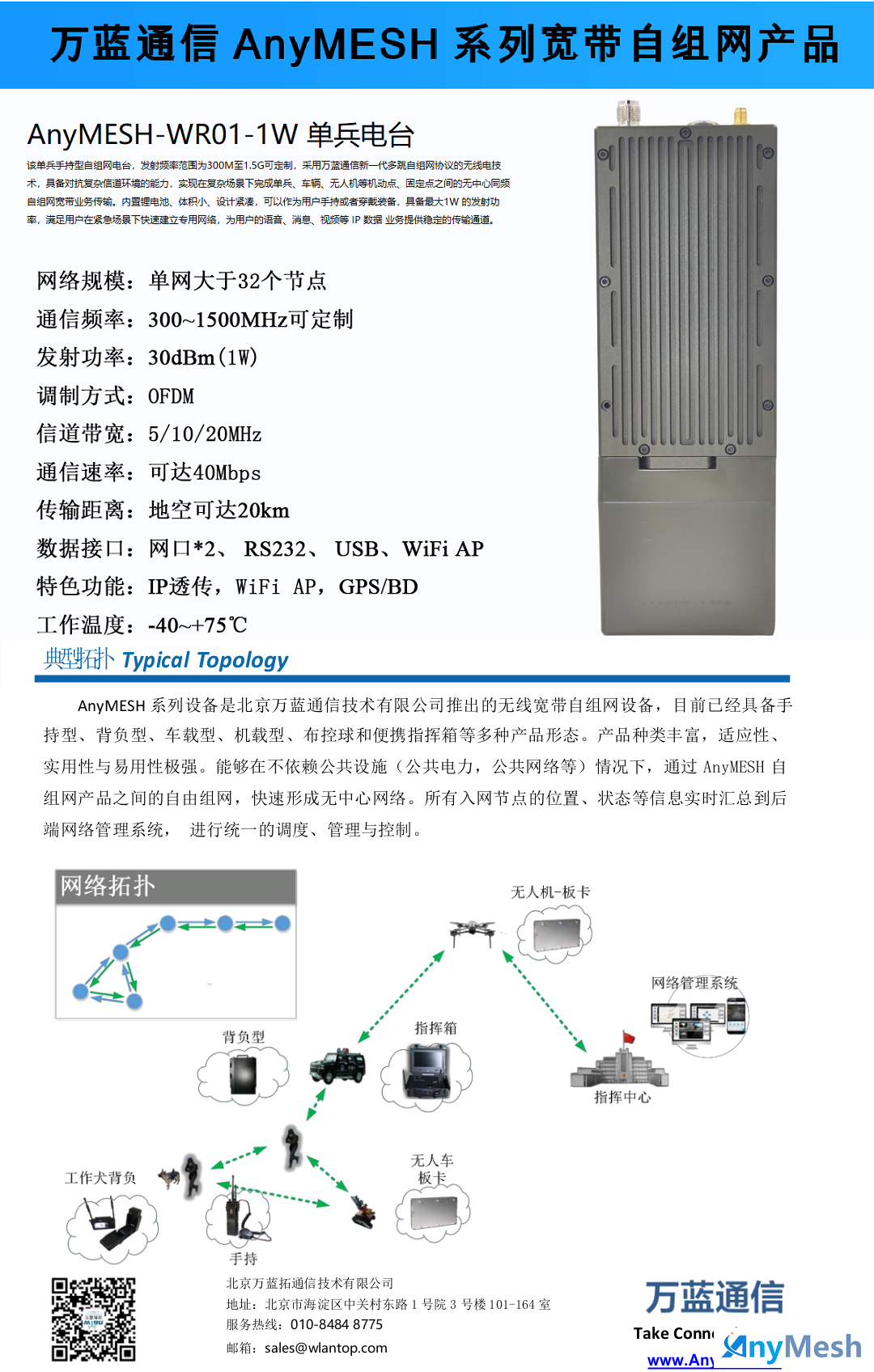

AnyMesh-WR01-580公安消防救援应急通信自组网单兵电

 AnyMESH 提供各种应用场景 无线宽带MESH自组网 解决方案

ANYMESH-WR01-580单兵电台采用OFDM技术和移动Ad hoc网络技术,不依赖任何基础通信设施,能够临时、动态、快速地构建一个无线IP网络,具有自组织、自恢复、高抗毁的特点,支撑数据、话音、视频等多媒体业务多跳传输,可应用于野外作业、临时会议、楼宇通信、环境监测、车辆组网、公安消防、反恐特勤、无线图传、矿井作业、抢险救灾、单兵组网、无人机等场合。

      该单兵便携无线自组网电台结合车载自组网电台可以进行混合分簇分级组网。车载自组网电台之间形成骨干远距离通信组网,便携无线自组网电台形成分队子网,可以通过车载自组网电台形成的骨干网与远端另一子网的便携无线自组网电 台进行双向通信,支撑视频、 话音、数据等多媒体业务的多跳通信。手机、平 板、PC 等各类 IP 终端可通过节点的网口或 WIFI AP 接入网络,实现各类 IP 应 用终端之间的互联互通。

    特色功能:低频手持电台,IP 透传、串口透传、WIFI AP、可扩展GPS/BD,自带锂电池4小时以上。

主要特点

  • 通信频段:560~600MHz (低频,默认中心频点580MHz)
  • 信道带宽:5 /10 /20 MHz
  • 发射功率:最大30dBm (1W),1dBm可调
  • 通信距离:10 km以上(地空视距),2~3km(城市环境)
  • 扩展功能:串口透传、GPS/BD,内置WiFi AP(2.4G终端无线接入连接)
  • 抗多径干扰:采用OFDM多载波调制方式,具有很强的抗多径干扰通力;
  • 绕射能力:相对于高频无线电波具有更强的绕射和穿透通力;
  • 抗毁自愈:个别终端损毁不会影响网络正常运行,具有很强的抗毁能力;
  • SDR软件架构:基于IP体系的无中心、分布式无线自组织网络。

技术参数

通信频率 560~600MHz
带宽模式 5 / 10 / 20MHz可调节
发射功率 最大输出功率可达30dbm,1dBm可调
调制方式 DSSS/OFDM
载波调制 BPSK/QPSK/16QAM/64QAM(自适应、可配置)
接收灵敏度 -98dBm(BPSK
通信距离 地空视距:大于10km,城市道路:2~3km
系统启动时间 35秒
通信速率 最大速率为50Mbps(Linux iperf软件测试,与带宽模式相关)
入网时间 冷启动入网时间: 35秒
重组时间 约5秒
网络规模 单网大于32个节点
路由切换时间 小于1秒
多跳能力 短报文可达10跳以上、语音可达7跳以上、视频可达5跳以上(设置最大速率条件下测试)
数据接口 6芯航插口(网络接口和充电接口),WiFi AP(无线接入)
预留接口 GPS/BD,RS232数据串口,10/100M网口,USB接口
电池充电 14.8V,军用可更换锂电池盒
整机功耗 5~10W
外壳尺寸 78 * 221 * 33 mm
整机重量 785g
工作温度 -30~+75度
