对于如何学习射频，我们做了很多方面的探讨，比如基础理论的学习，仿真知识的掌握，以及实际的动手设计调试能力的培养。

No.1 射频工程师的具体工作内容？

射频工程师这个职业范围也很广，广义上来说，凡是日常工作中设计到微波，射频电路设计的工程师都属于射频工程师的范畴。但是到具体某一个点上，射频工程师的职业范围又是非常的窄，甚至可以细分成很多种，比如在通信设备行业，如果你的工作职责主要是收发信机TRx的设计，那么很可能你就是TRx Engineer，如果是功率放大器设计的，那就是 PA engineer，相应的还有，滤波器工程师，天线工程师，系统集成工程师等等。当然即使属于同样的细分工程师，处于不同的行业，工作职责可能也有所不同，在不同的频率，射频工程师的叫法也不同，有微波工程师，毫米波工程师等等。

但是无论在什么行业，射频工程师的具体工作内容有哪些呢？无外乎以下内容：

1. 电路系统分析，有些通信设备公司的项目中，射频工程师需要负责对整个 RF 系统的电路进行系统分析，指导系统设计指标、分配单元模块指标、规范 EMC 设计原则、提出配附件功能和性能要求等等。

2. 电路原理设计，包括框图设计和电路设计，这是射频工程师所必须具备的基本技能。这也是由系统设计延伸而来的，如何实现系统设计的目标，就是电路原理设计的目的，它也是器件选型评估的“前因”，因为设计电路的过程也是一个器件选型的过程。

3. 器件选型与评估，要实现电路的指标要求，选择合适的器件是必不可少的，这个过程其实与电路原理设计是同时进行的。如何选择相应的器件，相比较而言同类型器件中哪一个更合适我们的产品设计？成本、性能、工艺要求、封装、供应商质量、货期等等，更是需要考虑的因素。

4. 软件仿真，不管是 ADS和AWR， CST或HFSS，这泗中最常用的仿真软件，大部分的射频工程师都会用到。仿真软件在很大程度上减少了设计中的问题，即使仿真软件不能让你的设计达到百分百的准确度，但至少也会给你一个最初始的设计方向。尤其是在现在公司，精益仿真是很多公司的必备要求。所以一定要掌握一到两种电磁仿真软件的应用，推荐掌握两种，一种是ADS或AWR来完成电路仿真，一种是CST或HFSS来完成3D电磁仿真。

5. PCB LAYOUT，原理就好比理论基础，一万个应用可以只依据一个理论，几个产品也有可能只有一个原理图，只要它的布线不一样，好比手机，同一个手机方案很多公司都拿来设计，原理图是一样的，但是不同的公司布出来的 PCB 板不一样，一个是外型不一样，一个是性能也有差异。性能的差异，其实就是 PCB LAYOUT 的差异。虽然现在很多公司甚至可以细分到layout工程师来专门做PCB layout，但是掌握最基本的PCB设计依然是一个射频工程师的必备要求之一。

6. 调试分析，Debug 能力也是一个射频工程师必备的能力之一，如何能够快速定位设计中的问题，并给出最优的优化方式，对一个工程师来说是至关重要的。在工作中，要养成多动手，多思考的能力，不要放过任意一个小bug，任意一个小小的设计缺陷，在大规模量产中都会产生致命影响，为公司带来巨大的损失。发现问题，排查问题，解决问题，是一个射频工程师的必备。

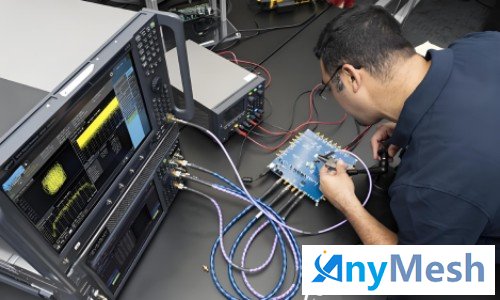

7. 测试，其实测试和调试是相辅相成的，调试离不开测试，测试的根本目标也是发现问题，解决问题。射频工程师必须熟练使用各种射频测试仪器，不管是频谱分析仪、网络分析仪、信号源、示波器、功率计、噪声系数测试仪、综合测试仪等等。不会测试就很难有效调试，不能发现问题如何得到提高呢？所以不要轻视测试，测试也是一款产品胜败的根本因素，一个完整的测试，能够发现很多问题，防患于未然。

No.2 如何在实际工作中学习射频？

大学的教育很多都基于课本，带来的一个问题就是可能很多问题大家在课本上都见过，比如设计一个功分器，一个耦合器，一个滤波器，等等，书本上都有详细的推导公式，但是一旦这个器件和产品相结合的时候，很多人就束手无策了。产品中除了最基本的射频性能要求之外，还要求有可靠性，功率容量，温度影响，等等。这些都是课本上不曾讲到的。

所以，从你入职成为一个射频工程师的第一天起， 实验室就是你的工位啦。掌握测试仪器的基本使用方法，PCB调试的基本方法，等等。这是一个把书本知识转化成实践知识的一个过程。用实践检验你的知识，当然也要用知识指导你的实践。

不要瞧不起每天呆在实验室的人，那些人才是真正的技术大师，是你们公司的扫地僧。而那些每天坐在办公室里侃侃而谈的人，其实更多的是一个技术混混，遇到真正有问题的时候，往往都是躲得最远的。

对于刚进入射频领域的工程师，首先应该是一个实验室的技术员，这就是谦虚一点，姿态低一点；不管是别人设计的产品还是自己设计的产品，一定要每个电阻电容电感都知道它的作用，每一根走线的意义都要清楚，要知道为什么要用它为什么要这么走线，不要技浮于事，不要谈什么经验之谈，要脚踏实际；不是说经验是错误的，而是如果你真正的想取得进步，就要明白如果用经验解释一切不解，你根本就不会有进步。动手多一点，能够自己做的就自己做，不动手何谈实践呢？

如果有了上面的态度，学习起来才会事半功倍。态度好了，下一步要注意的就是方法问题。

很多人工作态度很好，成天整在实验室，成天看书，可也未见他有大的进步，这一类朋友是为什么会出现这种情况呢？方法，方法问题。那学习射频的方法有哪些呢？

1. 不求甚解。

一听这话，很多朋友不高兴了，学一个东西就是要把它搞懂，你为什么要我不求甚解呢？当然，如果你真的天赋异禀，天资过人，对射频的东西对微波方程对电磁场电磁波是一听就懂，一看就知道答案，那不求甚解当然不适合你（也许你早就是射频方面的大师了）。如果我们都是普通的人，那么不求甚解在我看来，也是一种非常好的方式。为什么呢？我先来解释我说的“不求甚解”是什么意思。首先，不求甚解是遇到自己一时不明白的地方就跳过去，不要钻死胡同。世界上真的有很多钻进一个牛角钻出点科学家来的，如果你不想成为一个戴着 1000 度近视眼镜的老学究，如果你想成为一个实际的工程师的话，我建议你不求甚解，遇到自己一时不明白的地方就跳过去，不要钻死胡同。这样做的好处就是，你看的内容会越来越多，接触的面会越来越广，好比看一本书，第一节的问题你看不懂，你如果一定要求解的话，你钻呀钻，也许一年你也只看了第一节，而那个问题依然不懂；而如果第一节有问题你不懂，问人也不得其所的话，放下来，看第二节，这样你看了两节内容，而不懂的只有一个问题，而且大多数时候，当你到后来的章节中你多半会解开前面不解的内容。所以，不求甚解的要求，说白了，就是别太钻了，要以量取胜（经验？），呵呵。

2. 实验室，实验室，实验室。

这不是什么口号，而是真正的感叹。没听说过哪个不进实验室的人能学好微波、射频的。为什么要进实验室，不是要你去做一般的指令性的实验工作，而是要你做些研发性的实验。什么叫研发性的实验？首先，测试不叫做实验，如果不测试也不叫实验。研发实验是要按计划对不同的设计方法和结果进行验证，测试是其手段（所以要懂仪器啊）。很多人也进实验室，可是他们每天就是把同一个产品测试一百遍，也不总结，也不分析，所以他们不进步也可以理解。比如一个天线匹配电路，你可以通过不同匹配方式测试分析它对于总辐射功率，对总全向接收灵敏度的不同影响分析出来，你也就知道以后怎么样的天线，相对比较合适的匹配形式是什么样的，而不必要去一个一个试了。

3. 工作笔记

可能现在很少人会做工作笔记了，反正我以前是很喜欢做工作笔记的。就是同一个现象和结论出现一万遍，如果你不做记录，你也很难说你就变成了自己的。写写就可以变成自己的吗？是的，我肯定的说是的，它就变成了你自己的，起码什么时候你需要证据了你可以拿出来说明，什么时候你不知道怎么证明一个现象了，你可以拿起它来证明。工作笔记怎么做？它可不是像记流水账一样的记日记，一个实用的工作笔记或者会充当一个数据记录本，或者是公式和数据的对比记录，或者是些测试方法的记录，或者是不同设计方案的对比结果，或者你是对某些理论的理解总结，或者是你对某些案例的记录，或者 …….反正很多或者，对了，要注意图文并茂呵。记得了，要记工作笔记啊，一定要。

4. 多问有经验的同事或老师

同行是冤家，我问他们，他们一般不会讲呵。没关系，软的不行来硬的，激将法激他。这个没什么好多说的，总之，同一个问题每个人的看法都不一样，多听别人的观点，也是快速进步的一种方法。具体要怎么高手开口，诸位多想想吧。

对于一个出色的射频工程师，基础理论，仿真设计和调试都是必不可少的基础，如果你想做的好得话，可以说三者相辅相成，缺一不可。一个出色的射频工程师非常难，需要掌握的知识也非常多。共勉！
